الفرق بين VLAN Tagged و VLAN Untagged
السلام عليكم ورحمة الله تعالى وبركاته
في هذه التدوينة سأشرح بشكل بسيط وبطريقة مختلفة بعض الشئ ما هو الفرق بين مفهوم الـ
1- VLAN Untagged
2- VLAN Tagged
معنى الكلمات في اللغة العربية هو التالي:
Tagged : موسوم/مُعلم Untagged : غير موسوم/ غير مُعلم VLAN : شبكة إفتراضية
في البداية أريد منك أن تتخيل بأن البيانات(Frames) قادمة من المصدر( سيرفر, سويتش,كمبيوتر, الخ) باتجاه الهدف (سيرفر, سويتش, الخ)

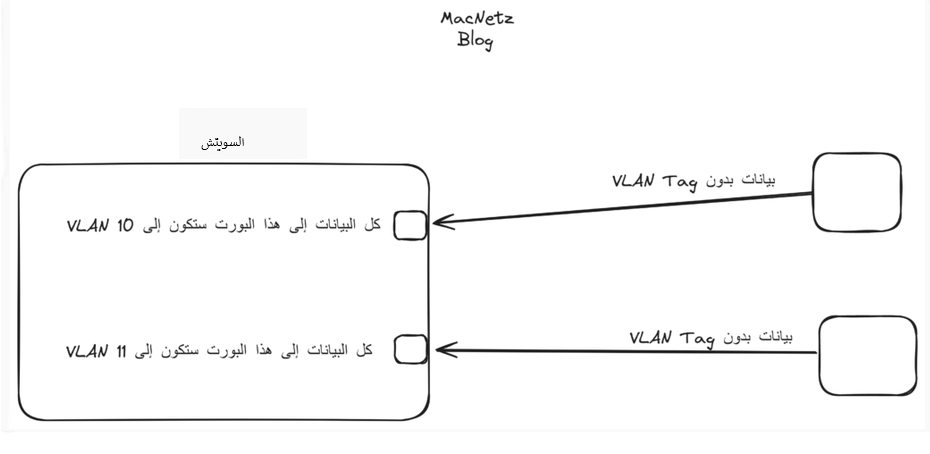

VLAN untagged = Access
– هنا البيانات تأتي من المصدر بدون VLAN Tag
– الهدف (سيرفر, سويتش, الخ) سيكون قد قام بوضع البورت التي ستأتي إليه البيانات في VLAN هو يريدها ليضيف اليها الـ VLAN-Tag
هذا يعني أن أي جهاز سيتم وصله الى هذا البورت, سينتمي للـ VLAN التي قام بتحديدها الجهاز الهدف.
VLAN Tagged(802.1q) = Trunk
– هنا يمكن أن يقوم الجهاز المصدر (بوضع VLAN Tag) لكي يصل الى الـ VLAN التي يريدها عند الهدف مع إعداد البورت في السويتش بشكل صحيح.
– كمثال افتراضي:
بورت في سويتش تم إعداده كالتالي:
– كـ VLAN 15 untagged و كـ VLAN 10 Tagged
1- ثم تم وصل جهاز لم يقم باعداد VLAN Tag للبيانات الخارجة, عند الوصول للبورت عند للهدف في السويتش, عندها سينتمي إلى VLAN 15.
2- إذا تم إعداد نفس الجهاز بـ VLAN Tag 10 للبيانات الخارجة, عند الوصول للبورت عند الهدف في السويتش, عندها سينتمي إلى VLAN 10.
وهنا نقاش مفيد حول موضوع المقالة وجدته في موقع reddit(اضغط هنا)
أتمنى أن أكون يكون الشرح مفهوم وبسيط. إذا كان لديك/ي أي تعليق يمكنك مراسلتي
والأن لدي سؤال 🙂
المثال الإفتراضي التي قمت بذكره, هل يمكن إعداده في الحياة العملية؟ VLAN Tagged و Untagged للبورت بنفس الوقت.
والسلام …….
